保亭县启闭机闸门-铸铁单向止水闸门精益求精

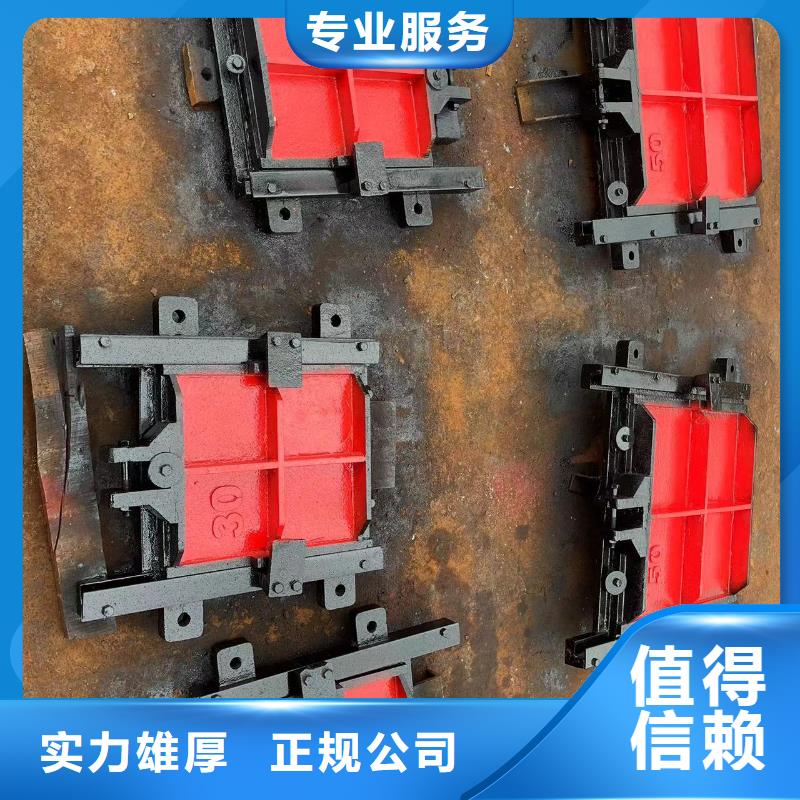

铸铁闸门主要由闸框和闸板两大部分组成。铸铁闸门的闸框是闸板的支承构件，也是闸板的运行滑道，由地脚螺栓安装固定在水闸闸墩及闸底板的二期混凝土中，将闸板所承受的全部水压力传递到闸室中。 为科学合理节约材料及减轻自重，铸铁闸门的断面制成格构式，断面尺寸按所受荷载大小和闸板运行情况综合考虑。闸板是用来封闭和开启孔口的活动挡水构件， 板面四周设铸铁边框梁 ， 为提高闸板的强度 ， 板面制成拱形， 拱的圆心角按 6 0 度设计，以降低其所受的水压力。 为了铸铁闸门便于制造、 运输和安装 ， 闸板可制成上下几部分 ，待到安装现场后再用螺栓连接组装成整体 ，连接处上下板设置法兰和筋板使其成为闸板的中间横梁， 以提高闸板的纵向刚度 ， 在宽度方向设置纵向筋板 ，以提高其横向刚度，同时起到纵梁的作用。

　1闸门制造安装应按设计图纸要求，并参照《水工建筑物金属结构制造、安装与交接验收规程》的有关规定进行。 　　2、铸铁闸门必须根据设计要求的方位安装，不许反装。闸门的中心线应与闸门孔口中心线重合，并保持垂直。门框须与混凝土墩墙接和紧密。安装时必须采取可靠措施固定，防止浇筑混凝土时变形。闸门及启闭机安装后，须保证启闭自如。 　　3、平板闸门门槽预埋件的安装须设固定的基准点，严格保证设计要求的孔口、门槽尺寸、垂直度和平整度。 　　4、门槽预埋件安装调整合格后，应采取可靠的加固措施。如采用一次浇筑混凝土的方法，门槽预埋件须与固定的不易变形的部位或专用支架可靠的联接固定，防止产生位移和变形；如采用第二次混凝土浇筑的方法，对门槽预埋件必须与一次混凝土的外伸钢筋可靠联接固定。沿预埋件高度，工作面每0.5米不少于2根联接钢筋，侧面每0.5米不少于1根联接钢筋。一次混凝土与二次混凝土的接合表面须凿毛，保证接合良好。
